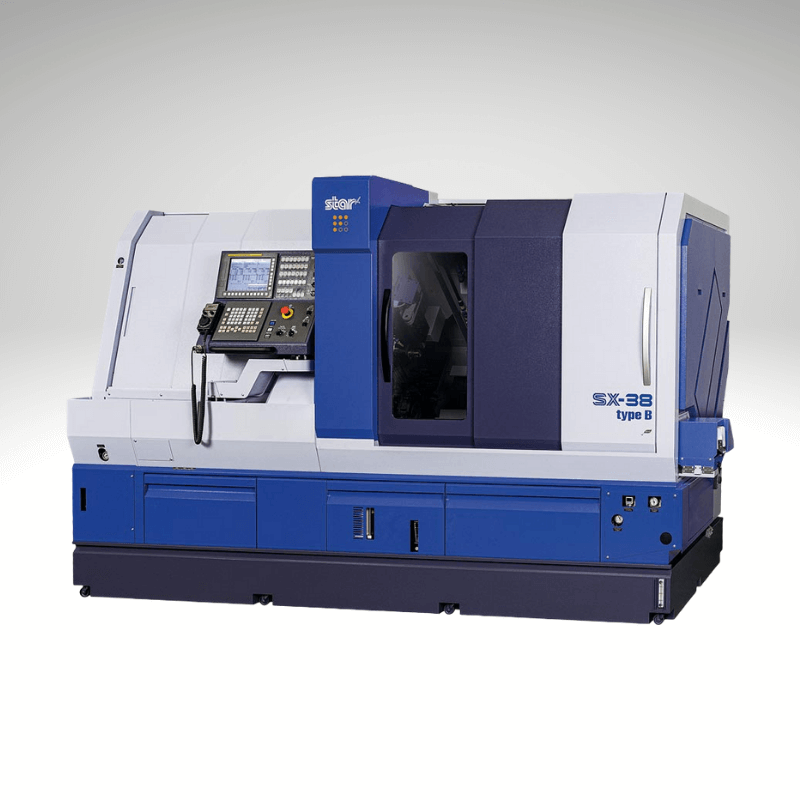

STAR SX-38 A
SX-serien representerar det senaste inom längdsvarvning från Star, med några av de bästa funktionerna i SV-, ST- och SR-serien. En tung och robust konstruktion tillsammans med höga effekterna och stor flexibilitet gör detta till en av de mest optimala maskinerna för krävande bearbetning. Med en maximal stångdiameter av 42mm utmanar den alla längdsvarvar och konventionella revolversvarvar i sin storlek.
Kontakta oss direkt

Pierre Garp
Telefon: +46-393 61 41 17
pierre.garp@lenima.se
pierre.garp@lenima.se

Jens Josefsson
Telefon: +46 393 77 33 31
jens.josefsson@lenima.se
jens.josefsson@lenima.se

Alexander Magnusson
Telefon: +46 393 61 41 12
alexander.magnusson@lenima.se
alexander.magnusson@lenima.se

Niclas Mårtensson
Telefon: +46 393 61 41 11
niclas.martensson@lenima.se
niclas.martensson@lenima.se

John Rolf
Telefon: +46 393 77 33 36
john.rolf@lenima.se
john.rolf@lenima.se
Ytterligare information

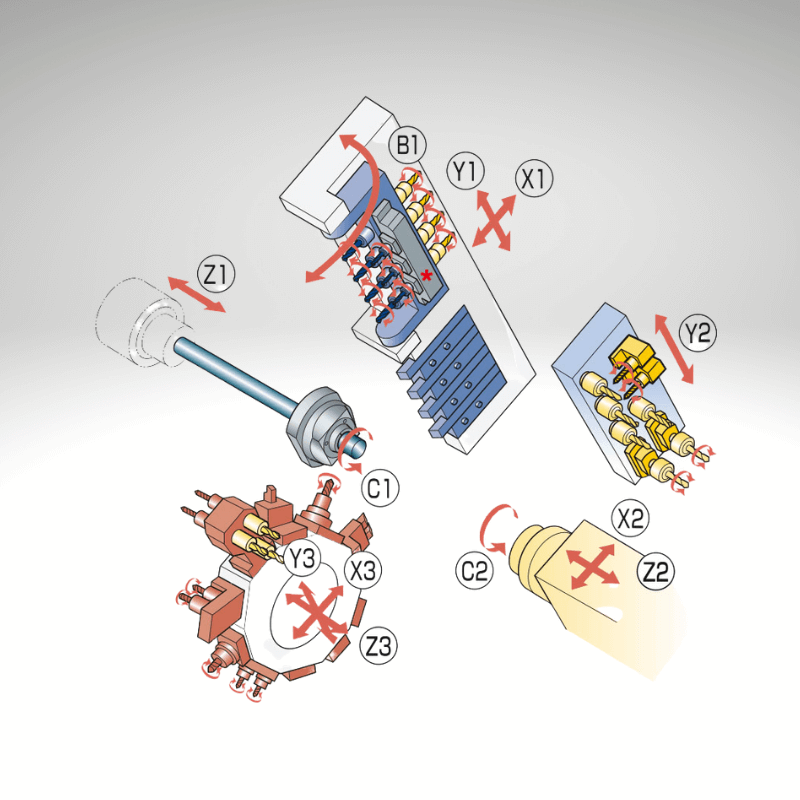

Kinematik
Teknisk data
Max Stångdiameter | 38 (42) mm |
Antal kanaler /verktygsbärare | 3 st |
Antal axlar | 12 st |
Min. antal verktygsplatser | 26 st |
Styrbussning | Hybrid |
B-axel | Ja, styrd |
Styrsystem | Fanuc series 31i-B5 |
Dimensioner (LxBxH) | Ca 3 405 x 1 430x 2 005 mm |
Vikt | Ca 5 800 kg |
Huvudspindel | |
Max varvtal | 7 000 v/min |
Max effekt | 11 kW |
Z-rörelse | 320 (95) mm |
Y-axel | Ja |
Motspindel | |
Max varvtal | 7 000 v/min |
Max effekt | 11 kW |
Y-axel | Ja |
Verktygsbärare 1 | (Huvudspindel) |
Antal verktygsplatser | 8 st |
Antal drivna verktyg | 4 st |
Max effekt drivna verktyg | 3,0 kW |
Max varvtal drivna verktyg | 6 000 v/min |
Svarvverktyg, storlek | 1x 20 x 20 mm + 3x 16 x 16 mm |
Axiella verktyg, storlek Ø | – |
Verktygsbärare 2 | (Motspindel) |
Antal verktygsplatser | 8 st |
Antal drivna verktyg | 8 st |
Max effekt drivna verktyg | 2,2 kW |
Max varvtal drivna verktyg | 5 000 v/min |
Axiella verktyg, storlek Ø | Ø22 mm |
Verktygsbärare 3 | Huvud + Motspindel |
Antal verktygsplatser | 10 st |
Antal drivna verktyg | 10 st |
Max effekt drivna verktyg | 4,0 kW |
Max varvtal drivna verktyg | 5 750 v/min |
Svarvverktyg, storlek | 12 x 12 mm, 16 x 16 mm, 20 x 20 mm |
Axiella verktyg, storlek Ø | Ø20 mm , Ø22 mm, Ø25 mm, Ø32 mm |
